โรตามิเตอร์แบบท่อโลหะเป็นเครื่องวัดอัตราการไหลชนิดหนึ่งที่ใช้วัดอัตราการไหลของของเหลว โดยทั่วไปจะเป็นก๊าซหรือของเหลว โรตามิเตอร์ประกอบด้วยท่อโลหะทรงเรียว ลูกลอย และมาตรวัด ท่อโลหะทรงเรียวมีเส้นผ่านศูนย์กลางที่ด้านล่างใหญ่กว่าและค่อยๆ แคบลงเมื่อเข้าใกล้ด้านบน ลูกลอยเป็นลูกบอลโลหะขนาดเล็กหรือทรงกระบอกที่เคลื่อนที่ขึ้นและลงได้อย่างอิสระภายในท่อ มาตรวัดมีเครื่องหมายบอกระดับอัตราการไหลและติดอยู่ที่ด้านนอกของท่อ
การทำงานของโรตามิเตอร์แบบท่อโลหะนั้นใช้หลักการของการลอยตัว เมื่อของเหลวไหลผ่านท่อโลหะ ลูกลอยจะลอยขึ้นหรือลงไปยังตำแหน่งที่แรงของการไหลของของเหลวจะเท่ากับแรงโน้มถ่วงที่กระทำต่อลูกลอย ตำแหน่งของลูกลอยจะสอดคล้องกับอัตราการไหลของของเหลว และสามารถอ่านค่านี้ได้จากสเกล เมื่ออัตราการไหลเพิ่มขึ้น ลูกลอยจะลอยขึ้นและค่าที่อ่านได้จากสเกลจะเพิ่มขึ้น ในทางกลับกัน เมื่ออัตราการไหลลดลง ลูกลอยจะตกลงและค่าที่อ่านได้จากสเกลจะลดลง
โรตามิเตอร์ท่อโลหะมักใช้ในอุตสาหกรรมกระบวนการเพื่อวัดการไหลของก๊าซและของเหลวในท่อ โรตามิเตอร์เป็นอุปกรณ์ที่ใช้งานง่ายและเชื่อถือได้ และสามารถใช้วัดอัตราการไหลได้หลากหลาย อย่างไรก็ตาม โรตามิเตอร์ไม่เหมาะสำหรับการวัดอัตราการไหลที่ต่ำมากหรือของเหลวที่มีความหนืดสูง

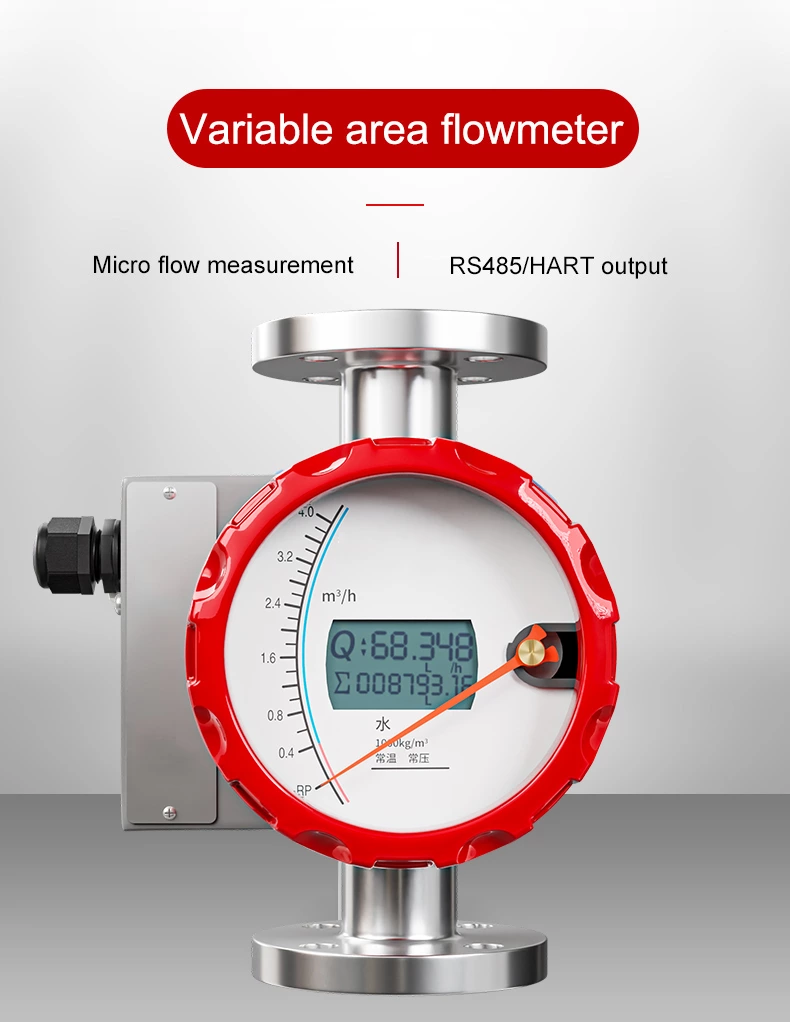

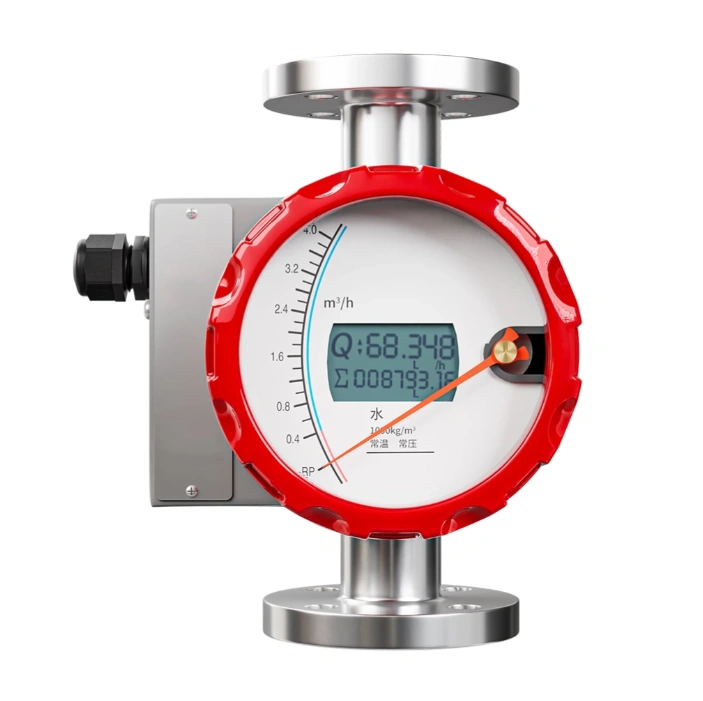

โรตามิเตอร์ท่อโลหะ SUP-LZ ติดตั้งและบำรุงรักษาง่าย มีการออกแบบที่เรียบง่ายซึ่งต้องการการปรับเทียบและการบำรุงรักษาเพียงเล็กน้อย นอกจากนี้ยังอ่านง่ายด้วยมาตราส่วนที่ชัดเจนซึ่งช่วยให้ผู้ปฏิบัติงานกำหนดอัตราการไหลได้อย่างรวดเร็วและแม่นยำ
การป้องกันการไหลเข้า: IP65
อัตราส่วนช่วง: มาตรฐาน: 10:1
แรงดัน: มาตรฐาน: DN15~DN50 ≤4.0MPa DN65~DN200≤1.6MPa
การเชื่อมต่อ: หน้าแปลน, แคลมป์, เกลียว
| Product | Metal Tube Rotameter |
| Model | SUP-LZ |
| Range | Water (20℃) (01~200000) L/h Air (20,0.1013MPa) (0.05~2000) m³/h |
| Range ratio | Standard 10:1 Optional 20:1 |
| Accuracy | Standard type: Liquid: 1.5% Gas: 2.5% |
| Customized type: Liquid: 1.0% Gas: 1.5% | |
| Pressure | standard：DN15~DN50≤4.0MPa DN65~DN200≤1.6MPa high pressure type: -80 ℃ ~ 200 ℃,DN15~DN100≤10MPa ；200 ℃ ~ 350 ℃,DN80~DN200≤6.3MPa |
| Connection | Flange, Clamp, Thread, Sanity thread |
| Medium temperature | Standard: -20℃~120℃ PTFE -40℃~80℃ High temp: 120℃~450℃ low temp: -80℃~-20℃ |
| Environment temperature | Remote type: -40℃~70℃ Pointer type/local alarm type -40℃~80℃ |
| Power supply | Standard type: 24VDC two-wire system (4-20) mA (12VDC~32VDC) Alarm type: 24VDC multi-wire system (4-20) mA (12VDC~32VDC) AC type: (100~240) VAC 50Hz~60Hz Battery type: 3.6V@9AH lithium battery |
| Load resistance | RLmax: 600Ω |
| Alarm Output | Instantaneous flow alarm for upper and lower limits, optocoupler-isolated Darlington output (internal 24VDC supply, max 8mA, external supply up to 250mA@ 36VDC） |
| Local alarm type: upper limit, lower limit, or both upper and lower limit instantaneous flow alarms, reed switch contact output (contacting rate1A @ 30VDC) Optional normally open/closed contacts. | |
| Alarm holding range: Max 60% range of the full span, Min. Interval between upper and lower limit alarm: 10% of full scale | |
| Pulse output | Cumulative pulse output is output of optocoupler signal isolation Darlington tube (internal 24VDC power supply, maximum current 8mA) |
| Ingress protection | IP65 |
