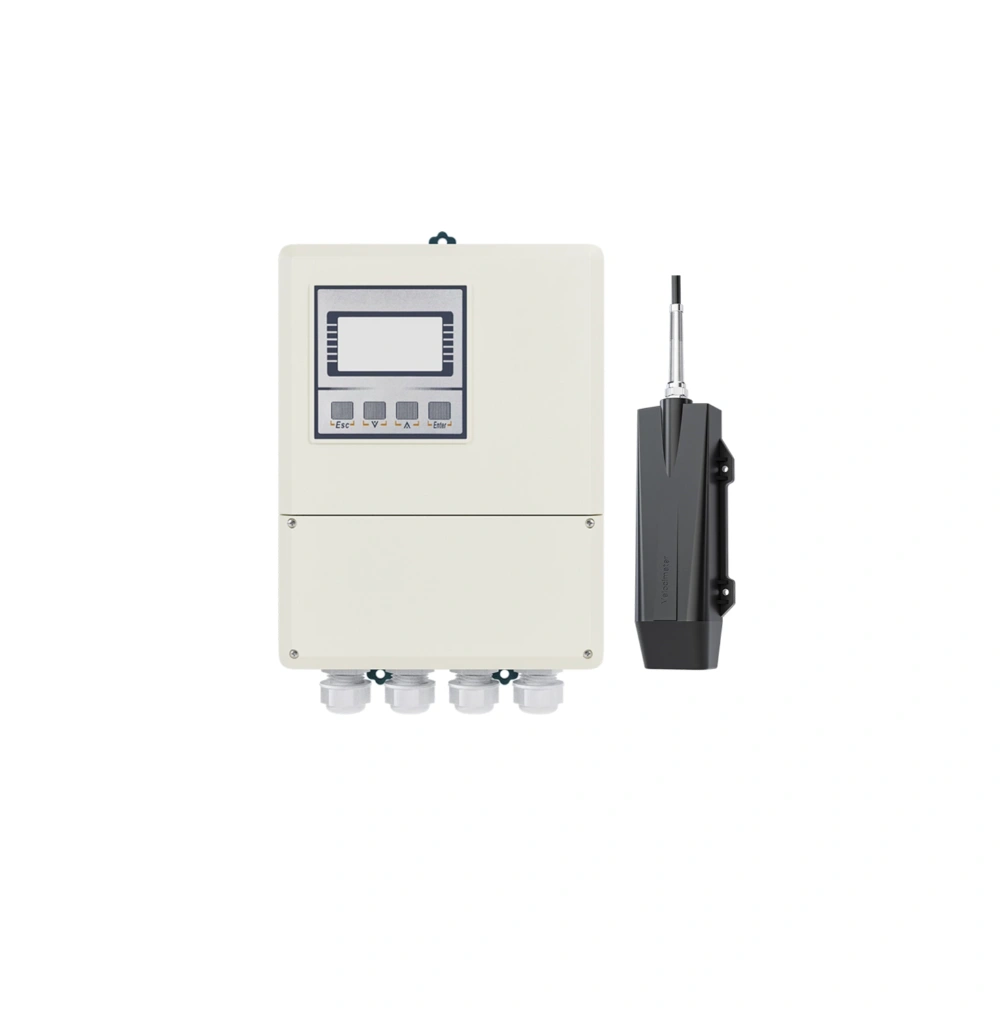

เครื่องวัดอัตราการไหลแบบอัลตราโซนิคโดปเปลอร์เป็นเครื่องมือวัดอัตราการไหลและอัตราการไหลของน้ำในน้ำธรรมชาติหรือช่องทางและท่อส่งน้ำ
การใช้เทคโนโลยีอัลตราโซนิกในการตรวจจับอัตราการไหลจุดวัดด้านหน้าตัวเครื่องไม่ทำลายสนามการไหล การวัดที่มีความแม่นยำสูง การวัดการไหลเป็นเส้นตรง สามารถวัดอัตราการไหลทันทีได้ แต่ยังสามารถวัดอัตราการไหลเฉลี่ยได้อีกด้วย ไม่มีชิ้นส่วนหมุน ไม่ต้องกังวลเรื่องการอุดตันของตะกอนและการพันกันของหญ้าน้ำ หัววัดมีความแข็งแรงทนทาน ไม่มีปัญหาเรื่องการอุดตันของตะกอนหรือการพันกันของหญ้าน้ำ วัชพืช เศษซาก ฯลฯ เหมาะที่สุดสำหรับตะกอนแขวนลอยที่มีปริมาณสูง หญ้าน้ำ และวัตถุลอยน้ำอื่นๆ และโอกาสยุคน้ำแข็งที่รุนแรงอย่างยิ่งของแม่น้ำ เหมาะที่สุดสำหรับแม่น้ำที่มีตะกอนแขวนลอยที่มีปริมาณสูง วัตถุลอยน้ำมากมาย เช่น พืชน้ำ และยุคน้ำแข็งที่รุนแรงอย่างยิ่ง
- ความแม่นยำในการวัดสูง ช่วงกว้าง สามารถวัดอัตราการไหลที่อ่อนหรือสูงได้
- การตรวจจับที่ละเอียดอ่อน ความละเอียดสูง ไม่ถูกจำกัดด้วยอัตราการไหลเริ่มต้น
- ความเร็วในการตอบสนองรวดเร็ว สามารถวัดอัตราการไหลทันทีได้ นอกจากนี้ยังสามารถวัดอัตราการไหลเฉลี่ยได้อีกด้วย
- การวัดความเป็นเส้นตรง ไม่มีการแก้ไขกราฟค่า K, C
| Product | Ultrasonic Doppler Flow Meter | |
| Model | SUP-FSD300 | |
| Parameter | ||
| Measured variable | Flow rate,liquid,temperature | |
| Measuring range | Bidirectional flow but no identification of flow direction, absolute value of flow rate flow rate | Flow rate: (0~10) m/s Liquid level: (0~10) m |
| Bidirectional flow and identification of flow direction, flow rate flow with plus or minus sign | Flow rate: (-10~10) m/s Liquid level: (0~10) m | |
| Temperature | (-5～60)°C | |
| Accuracy | Flow rate: 1.0%±0.01m/s Liquid level: 0.2%±0.01m Temperature: ±1℃ | |
| Resolution | Flow rate: 1mm/s Liquid level: 1mm | |
| Response time | 10s～60s Note: Set the smoothing coefficient through the communication protocol, the larger the value the faster the response of smoothing flow rate. | |
| Operating frequency | 2MHz | |
| Firing power | 1W | |
| Protection level | IP68 | |
| Output | ||
| Transformer output | Output type | (4~20)mA（0~5)V |
| Output accuracy | 0.5% F.S | |
| Output load | 250Ω | |
| Communication output | Output type | RS485 |
| Communication specification | MODBUS | |
| Relay output | Relay type | Dual SPDT / Dual SPDT+Dual SPST |
| Power supply | ||
| Power supply | AC: 220V DC: 24V | |
| Power consumption | ≤4W | |
| Over-voltage protection | 36V | |
| Electrical interface | M20*1.5 cable plugs | |
| Process conditions | ||
| Type of waterway | Pipelines, channels, natural streams, rivers | |
| Measured medium | pH value between 6 and 8, non-corrosive to the sensor | |
| Medium temperature | (0～60)°C | |
| Environmental conditions | ||
| Ambient temperature | (0～60)°C | |
| Storage temperature | (-20～60)°C | |
