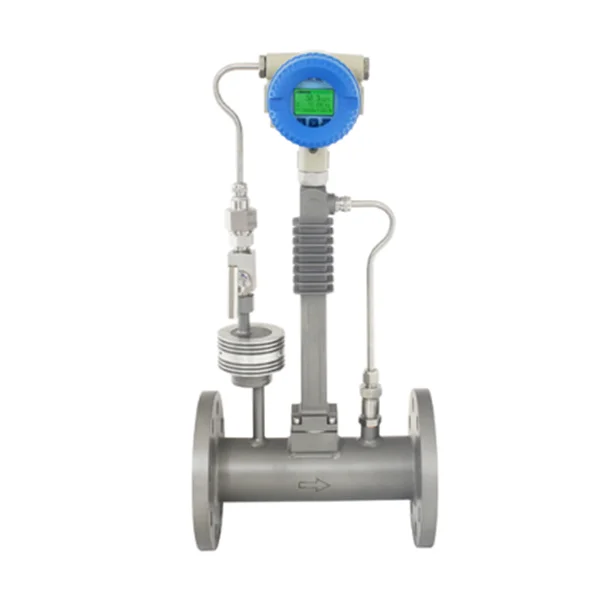

AVF7000

Series Vortex flow meter

AVF7000 Series เป็นเครื่องวัดอัตราการไหลแบบ Vortex ที่ทำงานตามทฤษฎีของ Von Karman ซึ่งอธิบายการเกิดกระแสวน (Vortices) จากแท่งกีดขวาง (Bluff Body) ภายในท่อ โดยหลักการนี้ทำให้ จำนวนกระแสวนที่เกิดขึ้นมีความสัมพันธ์เชิงเส้นโดยตรงกับอัตราการไหลเชิงปริมาตรภายในท่อ ดังนั้น จึงสามารถวัดค่าได้อย่างแม่นยำและเสถียร

นอกจากนี้ AVF7000 ยังเป็นเครื่องวัดอัตราการไหลที่ใช้งานได้หลากหลาย ไม่ว่าจะเป็น ก๊าซ ไอน้ำ หรือของเหลว จึงเหมาะสำหรับ งานอุตสาหกรรมหลายประเภท

อีกทั้ง ตัวเครื่องไม่มีชิ้นส่วนที่เคลื่อนไหว (No Moving Parts) ส่งผลให้ ลดการสึกหรอและค่าบำรุงรักษาในระยะยาว ขณะเดียวกัน ยังมีให้เลือกทั้งแบบหน้าแปลน (Flange Connection) และแบบ Wafer เพื่อให้เหมาะสมกับ ลักษณะการติดตั้งที่แตกต่างกัน

FEATURES

Auto. Temperature & Pressure compensation
4-20 mA with HART signal and pulse outputs, user selectable
A very wide selection of sizes
Wide temperature range up to 420 °C
Non-volatile memory for setup and calibration

PRODUCT ATTACHMENTS

DATASHEET

ติดต่อขอรายละเอียดหรือสนใจสินค้า

Line : @intech2000
Email : intech@intech2000.com
Tel : 02-440-1853

Category: FLOW METER Brand: ALIA

Description
Additional information

GENERAL SPECIFICATIONS

Size	:	15, 20, 25, 32, 40, 50, 65, 80, 100,
		125, 150, 200, 250, 300, 350, 400, 450, 500 mm
Measuring Range	:	Steam_1.6~540,000 kg/hr
	:	Gas_3~46,000 m³/hr
	:	Liquid_0.3~4950 m³/hr
Material	:	Stainless Steel 301 / 304 / 316
Accuracy Liquid	:	+/-0.7% value of reading
Gas & Steam	:	+/-1.0% value of reading
Unit	:	Nm³/hr, Nm³/min, m³/hr, m³/min,
		L/hr, L/min, L/s, t/d, t/hr, t/min, kg/hr, kg/m, kg/s, USgal/min,
		UKgal/min, Scf/hr, cf/hr, Ib/hr, bbl/d…
Repeatability	:	+/-0.2% value of reading
Process Connection	:	Flange / Wafer
Flange Type	:	JIS 10K / JIS 20K / JIS 40K
		ANSI 150# /ANSI 300# /ANSI 600#
		DIN PN10 / PN16 / PN25 / PN40
Temperature	:	-40~280 °C (Standard)
	:	-40~420 °C (Option)
Ambient Temperature	:	-20~60 °C
Pressure	:	78 kgf/cm² (Max.)
Protection Class	:	IP67
	:	Intrinsically Safe, Eex ia IIC T4
	:	Explosion Proof, Ex d IIC T6

Local Display	:	2 or 3 lines LCD
	:	6 Digit flowrate
	:	8 Digit Totalizer
Current Output	:	4-20 mA (2-Wire) with HART signal
Load	:	Rohm= (VDC-12) * 50
Pulse Output	:	Scaled Pulse
Load	:	1000-5000 Ω
Communication	:	HART (Compatible)
		or RS485 (MODBUS Protocol)
Data Storage	:	Operation parameter and totalizer
		figures are stored by EEPROM for more
		than 10 years
Housing Material	:	Aluminum Alloy
Cable Entry	:	Standard: M20 * 1.5 Option: 1/2″ NPTF
Power Supply	:	12-32 VDC
	:	Ni-MH Battery (3 years working hours)
KeyPad	:	3 Internal keys for programming
		and display control
Option
Pressure Sensor	:	Pressure compensation
Signal Output	:	0-35 mVDC (20 μA Power Supply)
Temperature Sensor	:	Temperature compensation
Signal Output	:	PT1000 (2-Wire)
